Aufgabenstellung

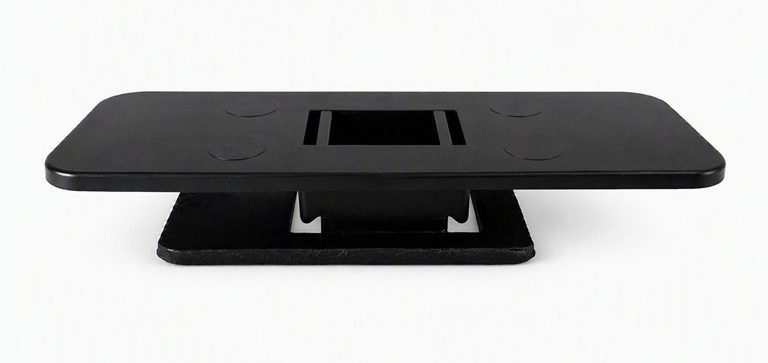

Konstruktive Optimierung eines bisher mehrteiligen Bauteils, oben zu sehen, zu einer einteiligen Spritzgusskomponente mit dem Ziel der Reduzierung von Montageaufwand, Bauteilanzahl und Herstellkosten unter Einhaltung der funktionalen Anforderungen sowie der Spritzgussrichtlinien.

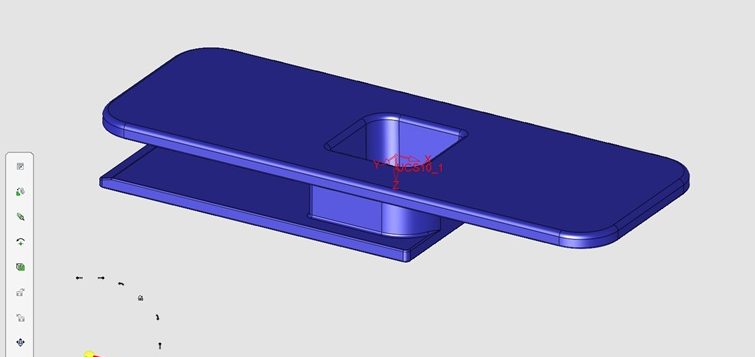

Der erste Entwurf
Im Anschluss an die Maßaufnahme und Übernahme der relevanten Geometriedaten wurde ein erster Konstruktionsentwurf erstellt. Dieser beinhaltete bereits erste Ansätze zur konstruktiven Optimierung. Zur Validierung des Konzepts wurde ein additiv gefertigter Prototyp hergestellt und im Rahmen von Einbauversuchen hinsichtlich Passung und Funktion bewertet.

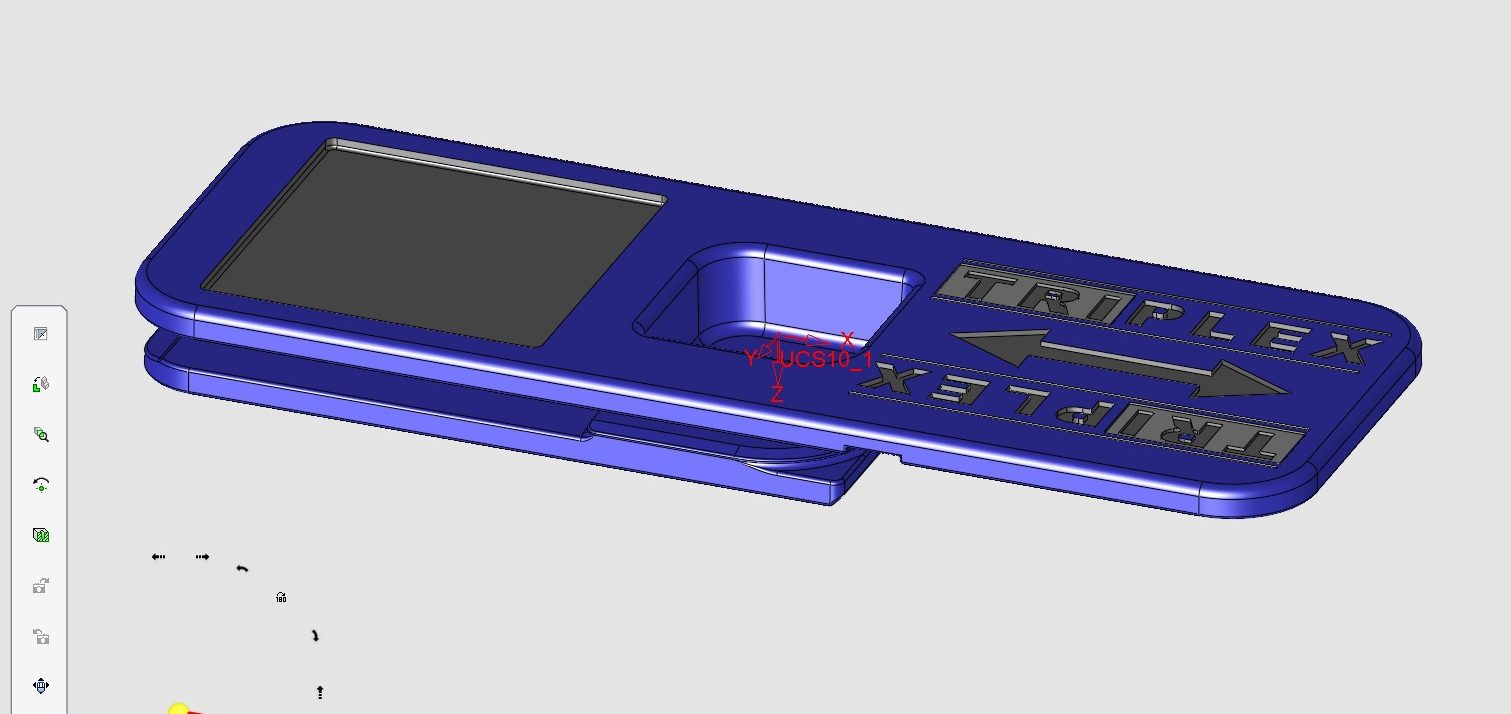

Das Ziel ist erreicht
Durch die sukzessive Evaluierung und Optimierung mehrerer 3D-gedruckter Prototypen konnte die Konstruktion schrittweise zur Serienreife entwickelt werden. Das finale Serienteil erfüllt alle festgelegten Anforderungen hinsichtlich Funktion, Passgenauigkeit, Fertigbarkeit und Qualität.

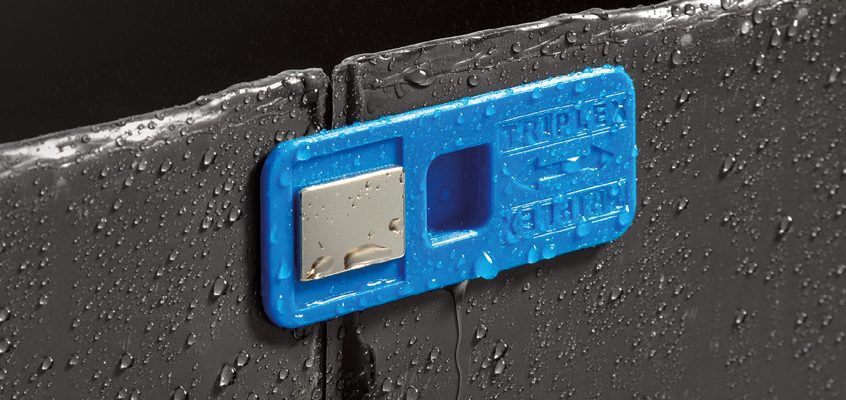

Das fertige Teil
Ich danke der Infinex-Group für die Genehmigung zur Verwendung der Produktbilder sowie der zugehörigen Produktinformationen in dieser Dokumentation.
Für das gezeigt Produkt, wie auch Triplex gehören die Rechte der Interplast Kunststoffe GmbH, mitglied der Infinex-Group
